Inschroefverwarmingselementen

Een inschroefelement is een elektrischverwarmingselement, welke gebruikt wordt om vloeibare- en gasvormige mediums te verwarmen. Het element bestaat uit drie onderdelen: Het verwarmingselement, de inschroefwartel en het aansluithuis.

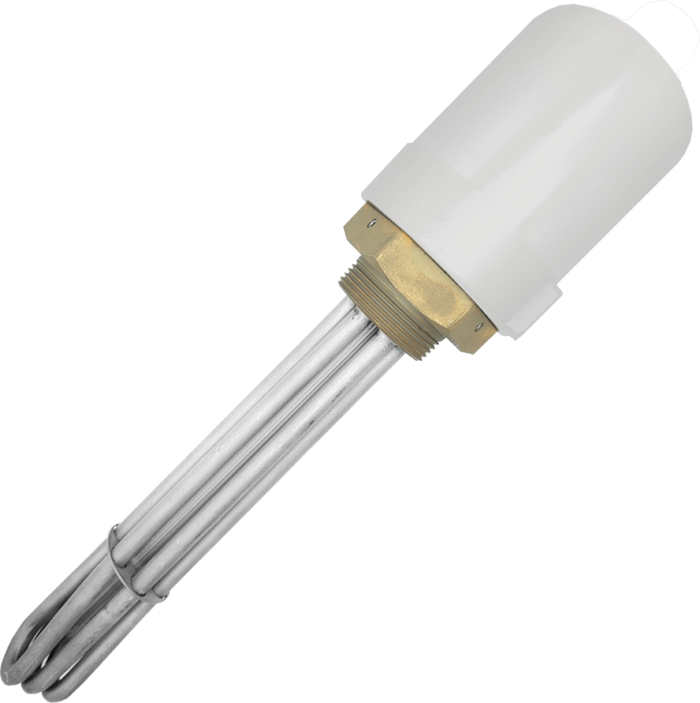

  • Keuze uit RVS of kunststof kap

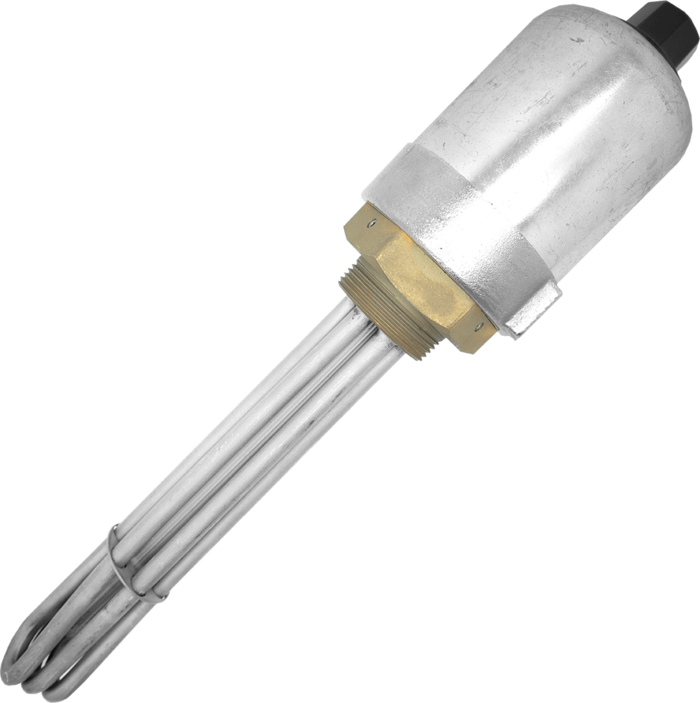

  • Met of zonder thermostaat leverbaar
  • Temperatuur begrenzing mogelijk
  • Geschikt voor vloeibare- en gasvormige mediums

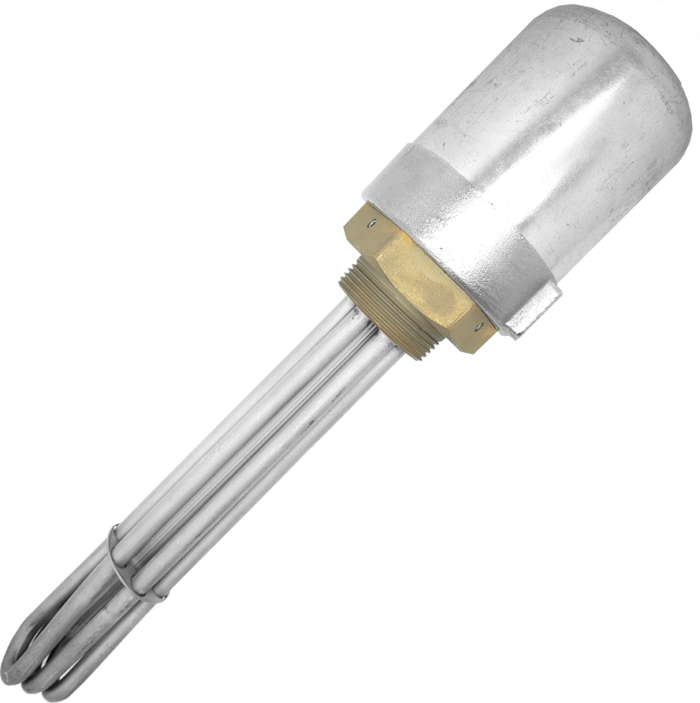

Standaard Inschroefverwarmingselement

Deze drie in U-vorm gebogen, buisvormige verwarmingselementen zijn hardgesoldeerd in een wartel aangebracht. Afhankelijk van het gebruik is een beschermkap met zijdelingse Pg-wartel in diverse uitvoeringen verkrijgbaar. Wij gebruiken 1.4571 als mantelmateriaal voor de standaarduitvoering. Op verzoek zijn de elementen leverbaar in de materialen: 1.4541, 1.4828, 1.4876 en 2.4858.

Technische gegevens

Thermostaat R1, R2, R3
Mantelmateriaal 1.4571
Met beschermkap IP65
Standaarduitvoering Messing schroefdraad G 1 1/2
Toepassig Verwarmen van vloeibare of gasvormige mediums
Manteltemperatuur Max. 650°C
Onverwarmde zone 40mm
Max. oppervlaktebelasting 5 - 10 W/cm²

Thermostaattypen

R1 Thermostaat

  • Min. 0°C
  • Max. 85°C
  • Begrenzer max. 110°C

R2 Thermostaat

  • Min. 30°C
  • Max. 110°C
  • Begrenzer max. 140°C

R3 Thermostaat

  • Min. 0°C
  • Max. 40°C
  • Begrenzer max. 76°C
  • Vorstbeveiliging

Specificaties inschroefverwarmingselement

InbouwlengteVermogen (W) Spanning Oppervlaktebelasting W/cm²
200 mm 1.500 W / 2.000W 230 / 400 V5 - 6
250 mm 2.000 W / 3.000 W 230 / 400 V 5 - 6
350 mm 3.000 W / 4.500 W 3 x 400 V 5 - 6
450 mm 4.000 W / 6.000 W 3 x 400 V 5 - 6
650 mm 6.000 W / 9.000 W 3 x 400 V 5 - 6
800 mm 7.500 W / 1.200 W 3 x 400 V 5 - 6

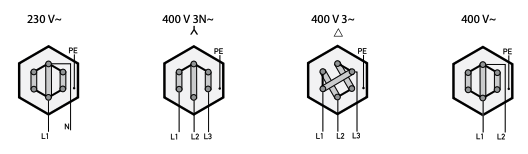

Aansluitschema inschroefverwarmingselementen



Bestel of vraag offerte aan

In de shop vindt u onze standaard inschroefverwarmingselementen. Heeft u andere wensen? Vraag dan een offerte aan.

ℹ️ Download Specificaties
