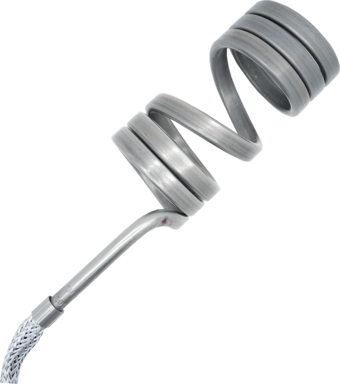

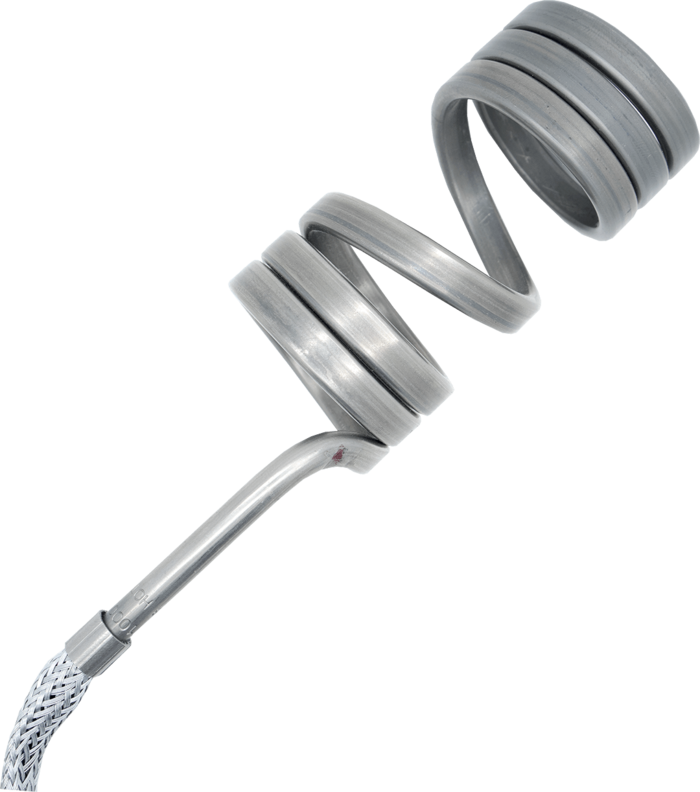

Verwarmingsspiraal

Een verwarmingsspiraal is een elektrisch verwarmingselement dat bestaat uit een spiraalvormige weerstandsdraad, vaak omhuld door een metalen buis en gevuld met isolatiemateriaal zoals magnesiumoxide. Het zet elektriciteit om in warmte en wordt gebruikt voor het gericht verwarmen van objecten, gereedschappen of kleine ruimtes. Door hun compacte en efficiënte ontwerp zijn verwarmingsspiralen geschikt voor industriële toepassingen, zoals spuitgieten, kunststofverwerking en verpakkingsmachines, waar precieze en betrouwbare verwarming nodig is.



Offerte aanvragen Technische specificaties

  • Maatwerk artikel
  • RVS of Nikkel
  • Verwarmen van cilindrische lichamen of groeven
  • Hoog rendement in kleine installatieruimte
  • Inmeet service op locatie
Algemeen Technische gegevens Inmeten Downloads Offerte aanvragen

Algemeen

Onze spiraalvormige verwarmingselementen zijn bij uitstek geschikt voor het verwarmen van cilindrische lichamen of groeven en bereiken een hoog rendement in een kleine installatieruimte.

Afhankelijk van de toepassing kunnen ze worden vervaadigd in verschillende diameters en afmetingen, in gestrekte en gewikkelde uitvoering en in bijna elke geometrische vorm. Op verzoek zijn onze spiraalvormige verwarmingselementen verkrijgbaar met geïntegreerd thermokoppel.

Technische specificaties

Een verwarmingsspiraal wordt ten alle tijde op maat geproduceerd. Rokoma biedt verschillende mogelijkheden. Bekijk hieronder de technische specificaties.

Ronde spiraalverwarmingselementen

  • Ø 1,3 mm
  • Ø 1,8 mm
  • Ø3,3 mm



Spiraalverwarmingselement Ø 1,3 mm

Dit element wordt o.a. gebruikt voor geometrisch, zeer kleine oppervlaktes. Bijvoorbeeld miniatuur hotrunnerneuzen

Mantelmateriaal RVS
Manteltemperatuur RVS max. 750°C
Voeding max. 250V-AC, standaard 230V-AC
Vermogenstolerantie (koud) ± 10% (kleiner op aanvraag)
Kabelafgang tangentiaal, radiaal, axiaal, symmetrisch
Max. totale gestrekte lengte 3000 mm



Opties
  • Met aardedraad;
  • Aansluitbeveiliging: GLS-slang
  • Extern thermokoppel (bijv. meegewikkeld);
  • Reflectiemantel;
  • Klantspecifiek Klemmechanisme.





Spiraalverwarmingselement Ø 1,8 mm

Dit element wordt o.a. gebruikt voor geometrisch, zeer kleine oppervlaktes of om in kanalen van verwarmingsplaten of hotrunnerneuzen geperst te worden.

Mantelmateriaal RVS
Manteltemperatuur RVS max. 750°C
Voeding max. 250V-AC, standaard 230V-AC
Vermogenstolerantie (koud) ± 10% (kleiner op aanvraag)
Kabelafgang tangentiaal, radiaal, axiaal, symmetrisch
Max. totale gestrekte lengte 3000 mm

Opties
  • Geïntegreerd thermokoppel Fe-CuNi type J, NiCr-Ni type K, NiCrSi-NiSi type N;
  • Meetpunt geïsoleerd in de bodem (standaard);
  • Meetpunt met mantel gelast in bodem;
  • Meetpunt geïsoleerd, willekeurig in de verwarmde zone;
  • Diverse typen metaalgevlochten mantels ter bescherming van de kabels;
  • Extern thermokoppel (bijv. meegewikkeld);
  • Klantspecifiek klemmechanisme mogelijk.





Spiraalverwarmingselement Ø 3,3 mm

Gebruikt voor het inpersen in kanalen van bijvoorbeeld  hotrunnerneuzen of andere verwarmingspal

Mantelmateriaal RVS
Manteltemperatuur RVS max. 750°C
Voeding max. 250V-AC, standaard 230V-AC
Vermogenstolerantie (koud) ± 10% (kleiner op aanvraag)
Kabelafgang tangentiaal, radiaal, axiaal, symmetrisch
Max. totale gestrekte lengte 3200 mm
Optionele diameters Ø3,0 / Ø3,1 / Ø3,2 / Ø3,4

Opties
  • Geïntegreerd thermokoppel Fe-CuNi type J, NiCr-Ni type K, NiCrSi-NiSi type N;
  • Meetpunt geïsoleerd in de bodem (standaard);
  • Meetpunt met mantel gelast in bodem;
  • Meetpunt geïsoleerd, willekeurig in de verwarmde zone;
  • Diverse typen metaalgevlochten mantels ter bescherming van de kabels;
  • Extern thermokoppel (bijv. meegewikkeld);
  • Klantspecifiek klemmechanisme mogelijk.

Vlakke spiraalverwarmingselementen

  • 1,3 x 2,3 mm
  • 2,2 x 4,2 mm
  • 3,2 x 3,2 mm



Spiraalverwarmingselement 1,3 x 2,3 mm

Veel gebruikt bij het verwarmen van kleine hotrunners, ook vaak gebruikt i.c.m. met spanband (axiaal).

Mantelmateriaal RVS of Nikkel
Manteltemperatuur RVS max. 750°C, Nikkel max. 600°C
Voeding max. 250V-AC, standaard 230V-AC
Vermogenstolerantie (koud) ±10% (kleiner op aanvraag)
Kabelafgang tangentiaal, radiaal, axiaal en symmetrisch
Max. totale gestrekte lengte 3000 mm





Opties
  • Met aardedraad;
  • Aansluitbeveiliging: GLS-slang
  • Extern thermokoppel (bijv. meegewikkeld);
  • Reflectiemantel;
  • Klantspecifiek Klemmechanisme.



Spiraalverwarmingselement 2,2 x 4,2 mm

Verwarmt alle soorten cilinders zoals hotrunnersproeiers, aangegoten bussen, verzegelingsgereedschap, laslinialen, machinesproeiers extruders etc.

Mantelmateriaal RVS
Manteltemperatuur max. 750°C
Voeding max. 250V-AC, standaard 230V-AC
Vermogenstolerantie (koud) ±10% (kleiner op aanvraag)
Kabelafgang tangentiaal, radiaal, axiaal en symmetrisch
Max. totale gestrekte lengte 3200 mm
Optionele afmetingen

2,1 x 4,3 mm / 2,2 x 4,1 mm / 2,3 x 4,1 mm /

2,5 x 4,1 mm / 2,6 x 3,9 mm



Opties
  • Geïntegreerd thermokoppel Fe-CuNi type J, NiCr-Ni type K, NiCrSi-NiSi type N;
  • Meetpunt geïsoleerd in de bodem (standaard);
  • Meetpunt met mantel gelast in bodem;
  • Meetpunt geïsoleerd, willekeurig in de verwarmde zone;
  • Diverse typen metaalgevlochten mantels ter bescherming van de kabels;
  • Extern thermokoppel (bijv. meegewikkeld);
  • Klantspecifiek klemmechanisme mogelijk.



Spiraalverwarmingselement 3,2 x 3,2 mm mm

Uitermate geschikt voor korte cilinders om zoveel mogelijk windingen te realiseren.

Mantelmateriaal RVS
Manteltemperatuur max. 750°C
Voeding max. 250V-AC, standaard 230V-AC
Vermogenstolerantie ±10% (kleiner op aanvraag)
Kabelafgang tangentiaal, radiaal, axiaal en symmetrisch
Max. totale gestrekte lengte 3200 mm
Optionele afmetingen

3,0 x 3,0 mm / 3,1 x 3,1 mm / 3,25 x 3,25 mm

Opties
  • Geïntegreerd thermokoppel Fe-CuNi type J, NiCr-Ni type K, NiCrSi-NiSi type N;
  • Meetpunt geïsoleerd in de bodem (standaard);
  • Meetpunt met mantel gelast in bodem;
  • Meetpunt geïsoleerd, willekeurig in de verwarmde zone;
  • Diverse typen metaalgevlochten mantels ter bescherming van de kabels;
  • Extern thermokoppel (bijv. meegewikkeld);
  • Klantspecifiek klemmechanisme mogelijk

Inmeetservice

Maak gebruik van de Rokoma inmeetservice. Één van onze experts komt vrijblijvend bij jullie langs om jullie productielijnen in te meten.

  • Hebben jullie meerdere productielijnen?
  • Weten welke verwarmingselementen, thermokoppels en of druksensoren er op de lijn zitten?
  • Voor elke lijn specifieke artikelnummers?

Zo weet je bij een defect altijd welk verwarmingselement er besteld moet worden. Het is zelfs mogelijk (indien je er voor kiest om de elementen bij ons af te nemen) om te werken met eigen artikel nummers.

Meer weten neem dan contact op via het formulier of stuur ons een WhatsApp Bericht.
