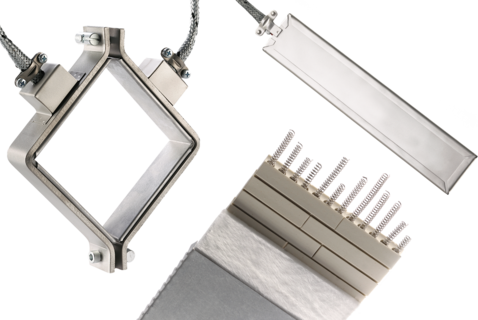

Plaatelementen
Een plaatelement is een elektrisch verwarmingselement welke ingezet wordt om vlakke oppervlaktes te verwarmen. Plaatelementen kunnen zowel als vlak verwarmingselement of onder een hoek geproduceerd worden. Hierdoor zijn ze zeer geschikt om lokale of moeilijk bereikbare posities te verwarmen. Vanwege de vlakke eigenschappen wordt de warmte zeer gelijkmatig verdeeld.
Offerte aanvragenTechnische specificaties
- Mica & Keramisch
- Mantel: RVS of Gealuminiseerd staal
- Uitsparingen en gaten mogelijk
- Geïntegreerd thermokoppel mogelijk
- Kostenloze Inmeetservice
Soorten Plaatelementen
Omdat ieder productieproces om andere vereisten vraagt, worden plaatelementen altijd op maat geproduceerd voor de betreffende toepassing.
Ondanks de vele opties die je hebt om een plaatelement te laten produceren vallen de vlakke plaat verwarmingselementen altijd onder te verdelen in twee groepen. Op basis van de isolator onderscheiden we twee soorten plaatelementen:
- Micaniet plaatelementen
- Keramische plaatelementen
De keuze voor één van de twee hangt af van het vermogen dat benodigd is en de werktemperatuur. Een plaatelement kan uit meerdere zogenaamde segmenten bestaan. Segmenten zijn aaneengeschakelde bandelementen die met elkaar verbonden zijn door gebruik van klemmen of scharnieren.
Welke type plaatelement moet ik kiezen?
+ Wanneer kies ik voor een mica plaatelement?
Kies voor micaniet indien de werktemperatuur onder de 350°C blijft en het maximaal benodigde vermogen ≤ 4W/cm2. Een micaniet bandelement is van iets mindere kwaliteit dan een keramisch bandelement. Prijstechnisch is een micaniet verwarmingsband vaak een stuk interessanter indien een micaniet band tot de mogelijkheden behoort.
+ Wanneer kies ik voor een keramisch plaatelement?
Kies voor een keramische verwarmingsband indien de werktemperatuur tussen de 350°C en 550°C ligt en het benodigde verwarmingsvermogen tussen de 4W/cm2 en 8W/cm2 bedraagt. Een keramische verwarmingsband is van hogere kwaliteit dan een micianiet verwarmingsband. De prijs is ook hoger.
Technische specificaties plaatelementen
Hieronder zie je de technische specificaties die gelden voor micaniet- en keramische plaatelementen. Indien je een element nodig hebt met afwijkende specificaties raden we je aan om even contact met ons op te nemen.
-
Micaniet plaatelementen
-
Keramische plaatelementen
Specificaties mica plaatelement

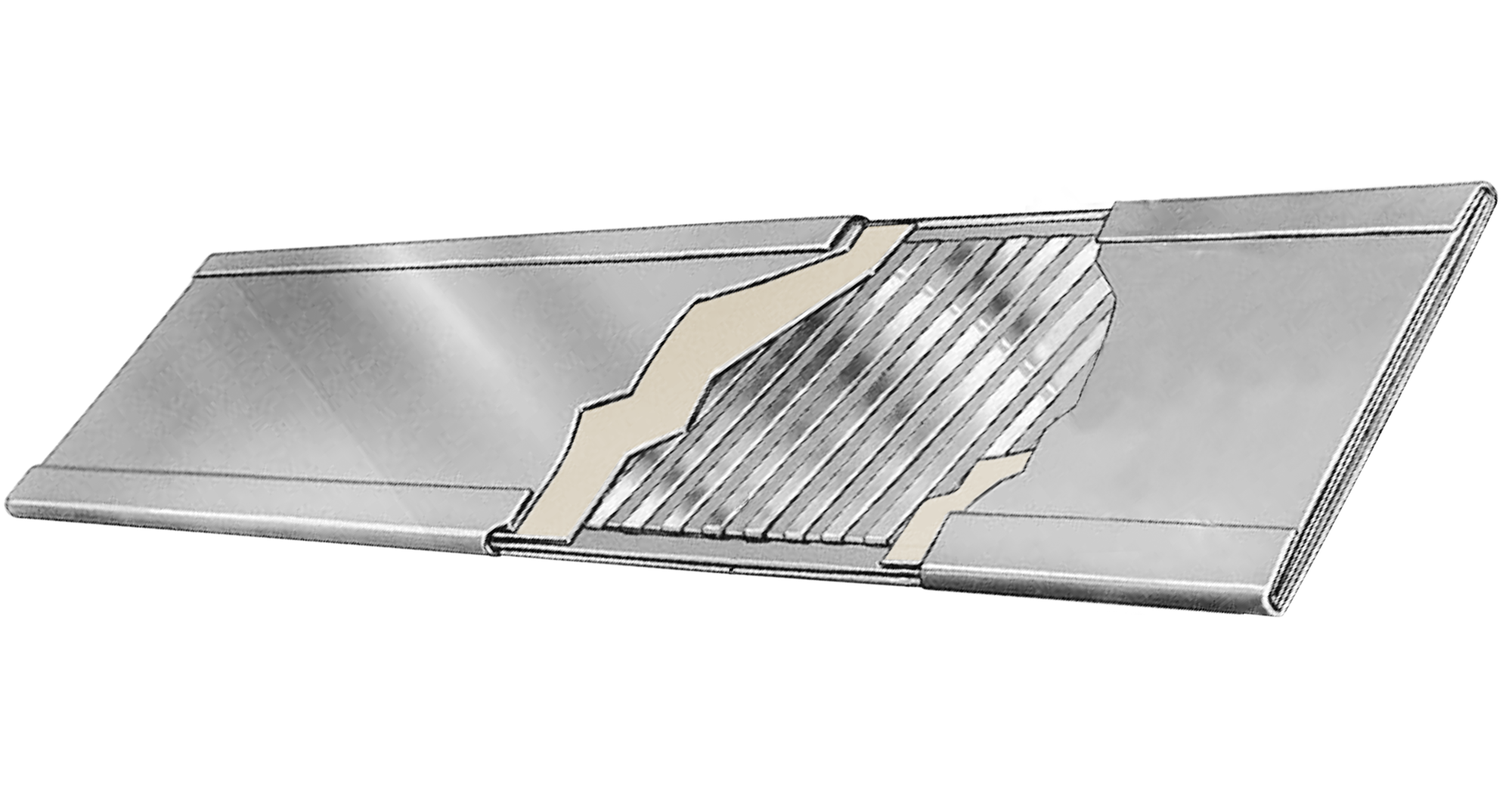

Een micaniet element heeft de volgende opbouw: In het midden van het element zit een hoogwaardig weerstandsdraad dat rond een blad micaniet wordt gedraaid, dit wordt bedekt met nog een blad micaniet aan beide kanten. Daarna wordt het gehele element bedekt met hittebestendig roestvrij staal en voorzien van de gewenste aansluitingen.
| Aansluitkabel | Hittebestendig tot 400°C |
| Bedrijfstemperatuur | tot 350 °C |
| Breedte | 20 mm - 1200 mm |
| Isolatiemateriaal | Micaniet |
| Mantelmateriaal | RVS AISI430 |
| Spanning | 230V, 400V of op aavraag |
| Vermogen | max. 4,5 W/cm² |
| Verwarmingsdraad | Nikkel-Chroom 80/20 |
| Wanddikte | Min. 4 mm |
ⓘ voor elementen met een diameter van meer dan 400 mm adviseren wij twee segmenten te gebruiken.
Specificaties keramisch plaatelement

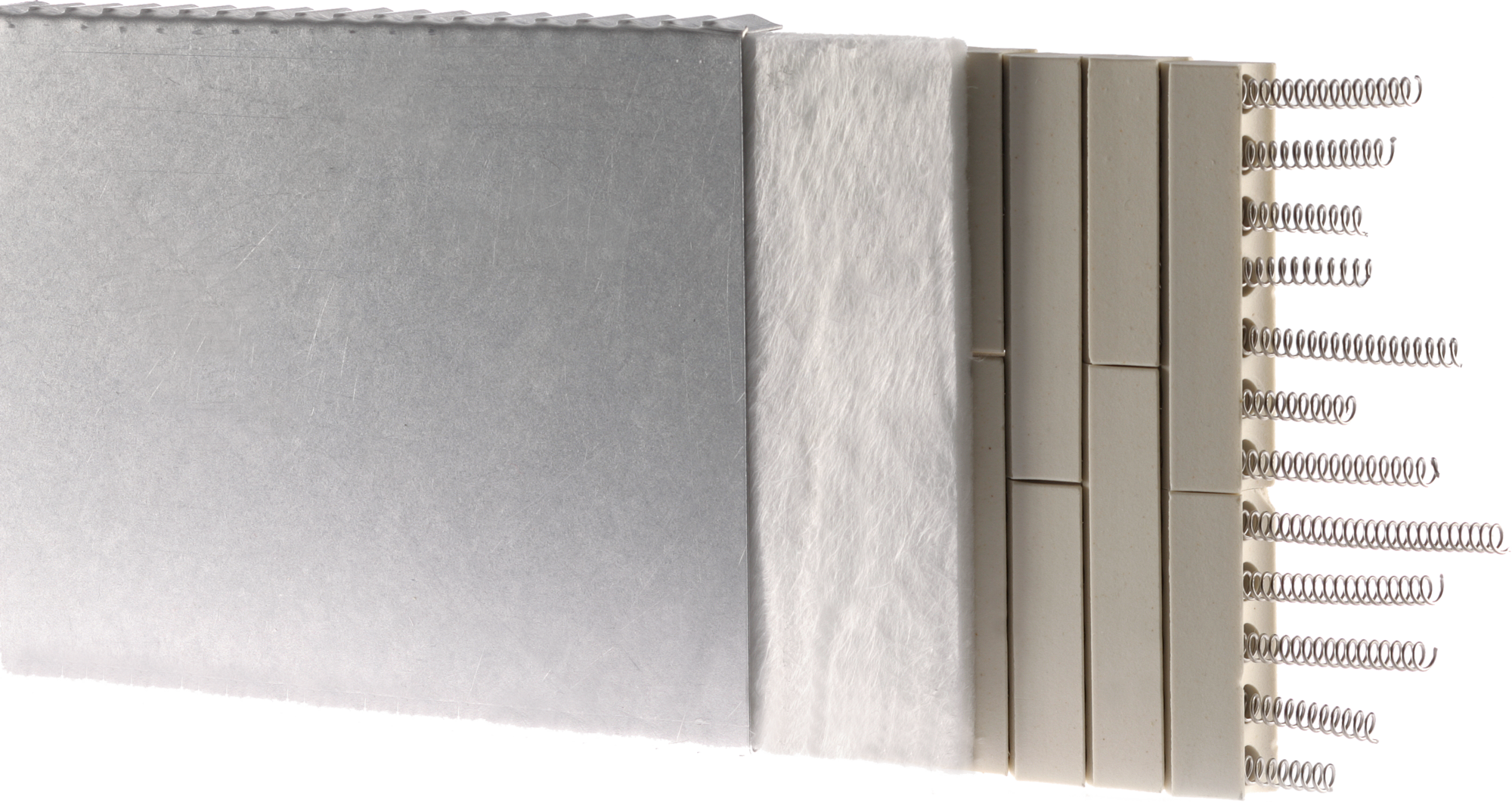

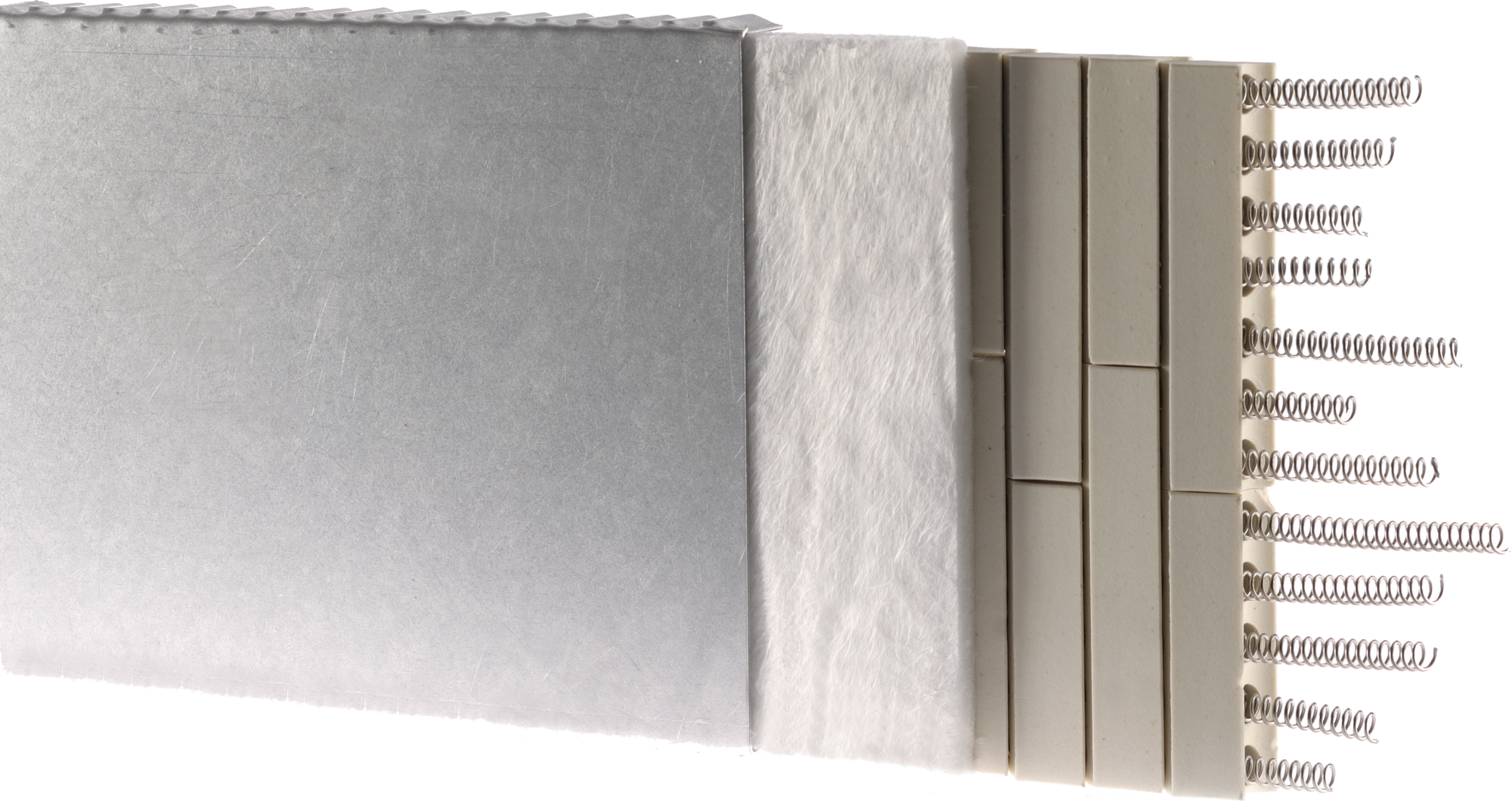

Keramische vlakke elementen hebben veel toepassingen in veel soorten contactverwarming. Ook deze elementen worden veel gebruikt voor extruders, verpakkingsmachines etc. Keramische vlakke verwarmingselementen hebben keramische stenen om de verwarmingsdraad te isoleren. Het voordeel is dat deze stenen hogere temperaturen aan kunnen en ze minder snel slijten.
| Aansluitkabel | Hittebestendig tot 400°C |
| Bedrijfstemperatuur | tot 600 °C |
| Breedte | 20 mm - 1200 mm |
| Isolatiemateriaal | Keramische stenen |
| Mantelmateriaal | Plaatstaal of RVS AISI430 |
| Spanning | 230V, 400V of op aavraag |
| Vermogen | 6,5 W/cm² |
| Verwarmingsdraad | Nikkel-Chroom 80/20 |
| Wanddikte | Min. 9 mm |
ⓘ voor elementen met een diameter van meer dan 400 mm adviseren wij twee segmenten te gebruiken.
Kabels & Stekkers
Plaatelementen kunnen geproduceerd worden met diverse kabel(bevestigings) mogelijkheden.
- Kabel van binnenuit bevestigd in het plaatelement;
- Kabel bevestigd op het plaatelemente;
- Connectiebox op het plaatelement met stekker armatuur;
- Connectiebox op het plaatelement met kabelbevestigingsclip.
-
Axiaal
-
Tangentiaal
-
Radiaal
C10 - Axiaal (45°)
- 230V / 400V / 10A
- Kabelklem
- Kabelafgang: EX1, EX3
- Plaatstalen behuizing
C20 - Axiaal (45°)
- 230V / 400V / 16A
- Kabelklem
- Kabelafgang: EX1, EX3
- Plaatstalen behuizing
CA10 - Axiaal
- 230V / 400V / 12A
- Kabelklem
- Kabelafgang: EX1, EX3
- Plaatstalen behuizing
CA20 - Axiaal
- 230V / 400V / 15A
- Kabelklem
- Kabelafgang: EX1, EX3
- Plaatstalen behuizing
CT10 - Tangentiaal
- Plaatstalen behuizing
- Kabel
- 230V / 400V / 8A
- Kabelafgang: EX2, EX4
CT15 - Tangentiaal
- Plaatstalen behuizing
- Kabel
- 230V / 400V / 12A
- Kabelafgang: EX2, EX4
CB10 - Tangentiaal
- Plaatstalen behuizing
- Kabel
- 230V / 400V / 8A
- Kabelafgang: EX2, EX4
CB20 - Tangentiaal
- Plaatstalen behuizing
- Kabel
- 230V / 400V / 18A
- Kabelafgang: EX2, EX4
CB30 - Tangentiaal
- Plaatstalen behuizing
- Kabel
- 230V / 400V / 3x 20A
- Kabelafgang: EX2, EX4
CB40 - Tangentiaal
- Plaatstalen behuizing
- Kabel
- 230V / 400V / 3x 40A
- Kabelafgang: EX2, EX4
CV10 - Radiaal
- 230V / 400V / 12A
- Kabelklem
- Kabelafgang: EX5
- Plaatstalen behuizing
CV15 - Radiaal
- 230V / 400V / 15A
- Kabelklem
- Kabelafgang: EX5
- Plaatstalen behuizing
CV15.1 - Radiaal
- 230V / 400V / 12A
- Kabelklem
- Kabelafgang: EX5
- Plaatstalen behuizing
SA-Euro - Radiaal
- 230V / 400V / 16A
- Stekker
- Kabelafgang: EX5
- Plaatstalen behuizing
Inmeetservice
Maak gebruik van de Rokoma inmeetservice. Één van onze experts komt vrijblijvend bij jullie langs om jullie productielijnen in te meten.
- Hebben jullie meerdere productielijnen?
- Weten welke verwarmingselementen, thermokoppels en of druksensoren er op de lijn zitten?
- Voor elke lijn specifieke artikelnummers?
Zo weet je bij een defect altijd welk verwarmingselement er besteld moet worden. Het is zelfs mogelijk (indien je er voor kiest om de elementen bij ons af te nemen) om te werken met eigen artikel nummers.
Meer weten neem dan contact op via het formulier of stuur ons een WhatsApp Bericht.
