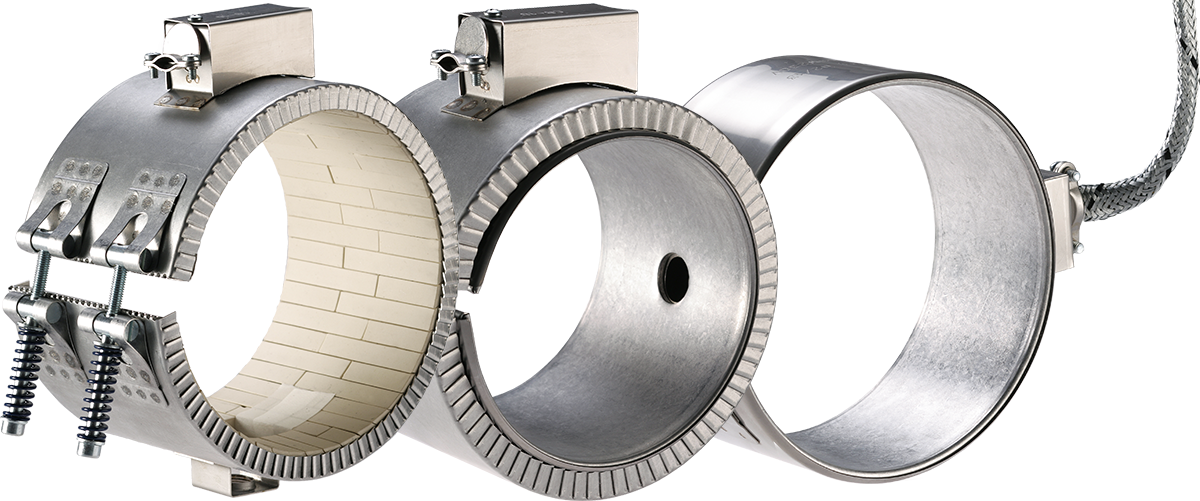

Bandelementen
Een verwarmingsband, ook wel bandelement genoemd, is een elektrisch verwarmingselement. Elektrische verwarmingsbanden worden voornamelijk ingezet voor het voor het verwarmen van cilinders en flensen. Deze verwarmingselementen worden veel gebruikt bij spuitgieten en extrusie. Speciale verwarmingsband nodig? Vraag naar de mogelijkheden.
Offerte aanvragen Technische specificaties
- Isolatie: mica of keramisch
- Mantel: RVS of gealuminiseerd staal
- Uitsparingen en gaten mogelijk
- Geïntegreerd thermokoppel mogelijk
- Inmeet service op locatie
Opbouw van een verwarmingsband
Verwarmingsbanden of bandelementen worden doorgaans op de volgende manier opgebouwd:
- Een hoogwaardige weerstandsdraad;
- Welke elektrisch geïsoleerd wordt;
- Omsloten door een metalen mantel.
Door gebruik te maken van verwarmingsbanden is het mogelijk de viscositeit van een medium te verlagen. Verwarmingsbanden worden om die reden voornamelijk toegepast binnen de kunststofverwerkende industrie op plastificeer eenheden van spuitgietmachines en extruders.

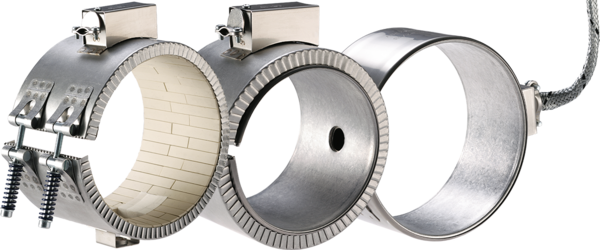

Soorten verwarmingsbanden
Omdat ieder productieproces om andere vereisten vraagt, worden verwarmingsbanden vrijwel altijd op maat geproduceerd voor de betreffende toepassing.
Ondanks de vele opties die je hebt om een verwarmingsband te produceren vallen verwarmingsbanden altijd onder te verdelen in twee groepen:
- Micaniet verwarmingsbanden
- Keramische verwarmingsbanden
De keuze voor één van de twee hangt af van het vermogen dat benodigd is en de werktemperatuur. Een bandelement kan uit meerdere zogenaamde segmenten bestaan. Segmenten zijn aaneengeschakelde bandelementen die met elkaar verbonden zijn door gebruik van klemmen of scharnieren.
Welke type verwarmingsband moet ik kiezen?
+ Wanneer kies ik voor een micaniet verwarmingsband?
Kies voor micaniet indien de werktemperatuur onder de 350°C blijft en het maximaal benodigde vermogen ≤ 4W/cm2. Een micaniet bandelement is van iets mindere kwaliteit dan een keramisch bandelement. Prijstechnisch is een micaniet verwarmingsband vaak een stuk interessanter indien een micaniet band tot de mogelijkheden behoort.
+ Wanneer kies ik voor een keramische verwarmingsband?
Kies voor een keramische verwarmingsband indien de werktemperatuur tussen de 350°C en 550°C ligt en het benodigde verwarmingsvermogen tussen de 4W/cm2 en 8W/cm2 bedraagt. Een keramische verwarmingsband is van hogere kwaliteit dan een micianiet verwarmingsband. De prijs is ook hoger.
Technische specificaties bandelementen
Rokoma levert mica- en keramische verwarmingsbanden.
-
Mica verwarmingsband
-
Keramische Verwarmingsband

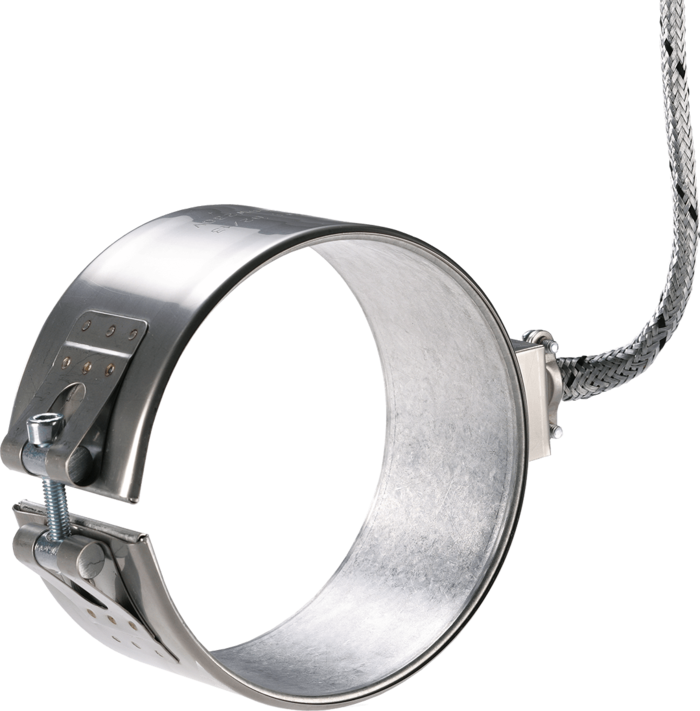

Mica verwarmingsband
Een micaniet verwarmingsband bestaat voor 90% uit micapoeder vermengd met 10% kunstharsbindmiddel dat tot plaatmateriaal verwerkt is. Dit materiaal heeft een zilvergrijze kleur, en geeft el een hoge diëlectrische weerstand.
Het oppervlak waar een micaniet element omheen geplaatst wordt dient egaal te zijn. Indien er speling tussen de band en het te verwarmen oppervlak aanwezig is, brand het element snel door. De lucht werkt namelijk als isolator.
| Isolatiemateriaal | Micaniet |
| Diameter | v.a. 60 mm |
| Breedte | min. 20 mm tot max. 800 mm |
| Max. vermogen | 4 W/cm2 |
| Spanning | 230V, 400V of op aanvraag |
| Bedrijfstemperatuur | tot 350 °C |
| Mantelmateriaal | RVS AISI430 |
| Verwarmingsdraad | min. 20 mm tot max. 800 mm |
| Aansluitkabel | Metaal omvlochten glaszijde-geïsoleerde draden van zuiver nikkel, hittebestendig tot 400°C |
ⓘ voor elementen met een diameter van meer dan 400 mm adviseren wij twee segmenten te gebruiken.

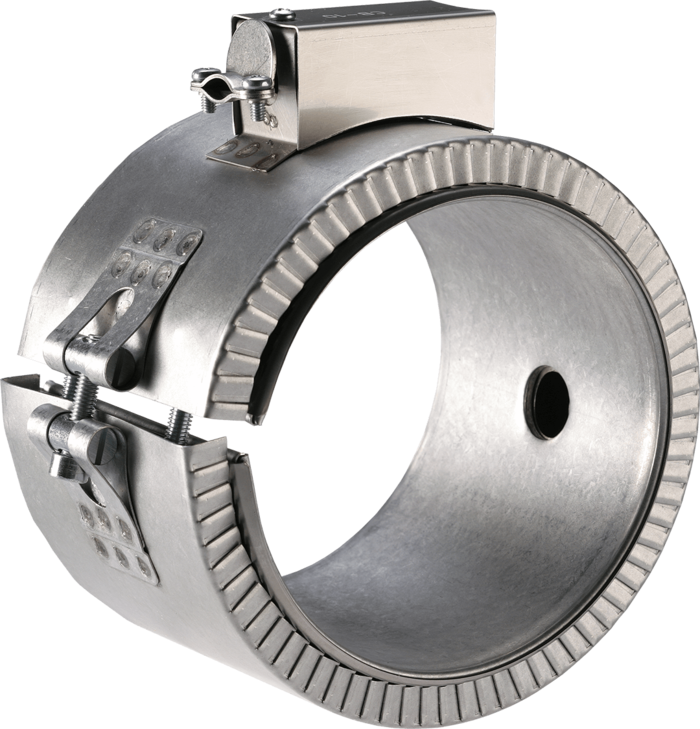

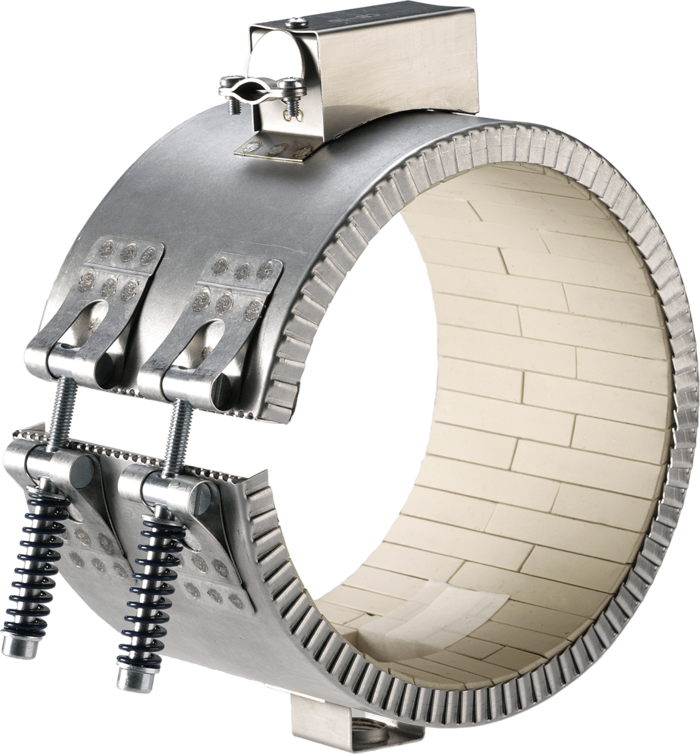

Keramische verwarmingsband

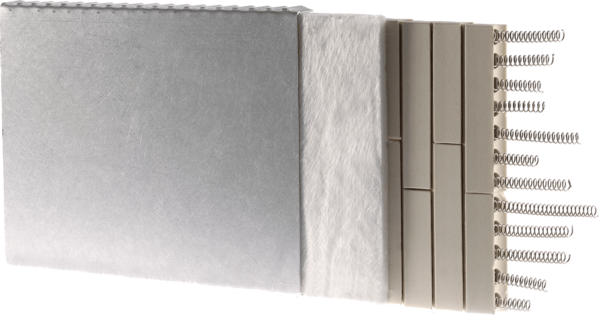

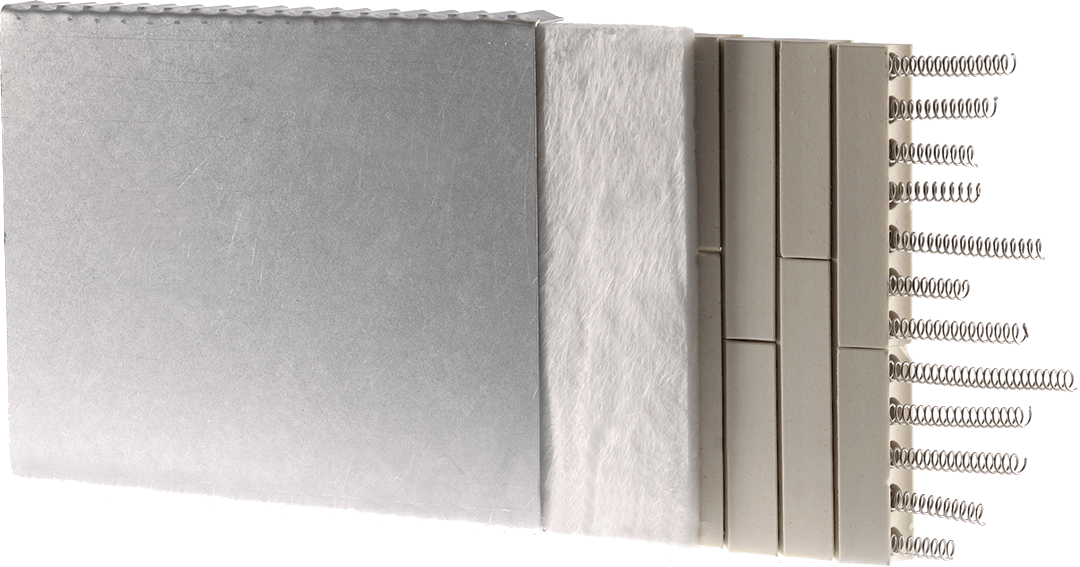

Keramische verwarmingsbanden gebruiken keramische stenen om de verwarmingsdraad te isoleren.
Het voordeel van deze stenen is dat ze hogere temperaturen aan kunnen en minder snel slijten.
Het oppervlak waar de keramische band omheen wordt geplaatst hoeft niet zo egaal te zijn als bij een mica verwarmingsband
| Isolatiemateriaal | Keramische stenen |
| Diameter | v.a. 60 mm |
| Breedte | min. 20 mm tot max. 800 mm |
| Max. vermogen | 8 W/cm2 |
| Spanning | 230V, 400V of op aanvraag |
| Bedrijfstemperatuur | tot 550 °C |
| Mantelmateriaal | Gealuminiseerd staal |
| Verwarmingsdraad | min. 20 mm tot max. 800 mm |
| Aansluitkabel | Metaal omvlochten glaszijde-geïsoleerde draden van zuiver nikkel, hittebestendig tot 400°C |
ⓘ voor elementen met een diameter van meer dan 400 mm adviseren wij twee segmenten te gebruiken.
Opties
Er zijn vele opties om in ogenschouw te nemen bij het produceren van een verwarmingsband. We laten je zien wat de mogelijkehden zijn qua kabelafgang, gaten en connectieboxen. Onderaan de pagina vindt je een technische tekening om jouw gewenste bandelement zelf in te tekenen. Heb je nou geen idee welke connectiebox of kabelafgang je moet kiezen. Geen zorgen, we nemen contact met je op n.a.v. je offerte aanvraag.
Zaken om over na te denken:
+ Wel of geen thermokoppel?
Een thermokoppel wordt gebruikt in verwarmingsbanden om de temperatuur van een object te meten en regelen. Dit is handig voor temperatuurregeling, procescontrole, veiligheid (voorkomen van oververhitting), en onderzoek en ontwikkeling in laboratoriumomgevingen.
+ Waar moet het gat komen
+ Wel of geen isolatie?
Of je een verwarmingsband moet isoleren, hangt af van de specifieke toepassing en het doel van de verwarming. Hier zijn enkele overwegingen:
-
Isolatie voor efficiëntie:
- Als je wilt dat de verwarmingsband zo efficiënt mogelijk warmte overdraagt aan het te verwarmen object, kan isolatie nuttig zijn. Isolatie helpt de warmte te behouden en minimaliseert warmteverlies naar de omgeving.
-
Veiligheidsoverwegingen:
- Isolatie kan ook dienen als een beschermende laag om te voorkomen dat de verwarmingsband direct in contact komt met mensen of materialen die gevoelig zijn voor hitte.
-
Temperatuurregeling:
- Isolatie kan de nauwkeurigheid van temperatuurregeling verbeteren door te voorkomen dat warmte verloren gaat aan de omgeving. Hierdoor kan de verwarmingsband effectiever worden geregeld om de gewenste temperatuur te handhaven.
-
Energie-efficiëntie:
- Als je energie-efficiëntie nastreeft, kan isolatie helpen om de warmte te concentreren op het beoogde object, waardoor minder energie nodig is om de gewenste temperatuur te bereiken.
-
Omgevingsfactoren:
- De omgeving waarin de verwarmingsband wordt gebruikt, speelt ook een rol. In koude omgevingen kan isolatie bijvoorbeeld helpen om te voorkomen dat de verwarmingsband wordt beïnvloed door externe temperaturen.
+ Hoe moet de kabel lopen
Kabelafgang
Rokoma biedt vijf verschillende, standaard mogelijkheden om de voedingskabel uit het bandelement te laten komen. Indien je liever een andere type kabelafgang wenst, laat ons dit dan weten via het offerte aanvraagformulier.
Axiale kabelafgang
Voor het aansluiten van de voedingskabel op het bandelement, wordt standaard een connectiebox gebruikt. Een axiale kabelafgang betekent dat de voedingskabel in de lengetas van de verwarmingsband wordt gemonteerd.
Tangentiale kabelafgang
Voor het aansluiten van de voedingskabel op het bandelement, wordt standaard een connectiebox gebruikt. Een tangentiale kabelafgang betekent dat de voedingskabel in de breedteas van de verwarmingsband wordt gemonteerd.
Radiale kabelafgang
Voor het aansluiten van de voedingskabel op het bandelement, wordt standaard een connectiebox gebruikt. Een radiale kabelafgang betekend dat de voedingskabel loodrecht op de lengteas van de verwarmingsband wordt bevestigd.
Connectieboxen
Onze bandelementen kunnen geproduceerd worden met axiale (EX1 & EX3), radiale (EX5) of tangentiale (EX2 & EX4) connectieboxen. De positie van de connectiebox op de band kun je zelf kiezen op basis van onderstaande afbeelding.
-
Axiaal
-
Tangentiaal
-
Radiaal

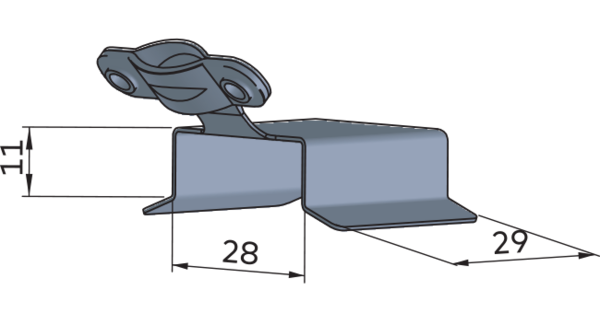

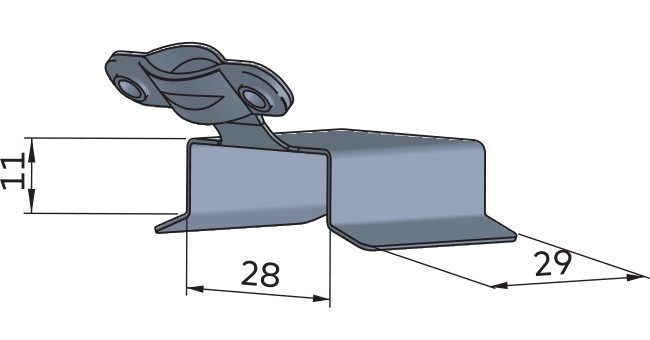

C10 - Axiaal (45°)
- 230V / 400V / 10A
- Kabelklem
- Kabelafgang: EX1, EX3
- Plaatstalen behuizing
C20 - Axiaal (45°)
- 230V / 400V / 16A
- Kabelklem
- Kabelafgang: EX1, EX3
- Plaatstalen behuizing

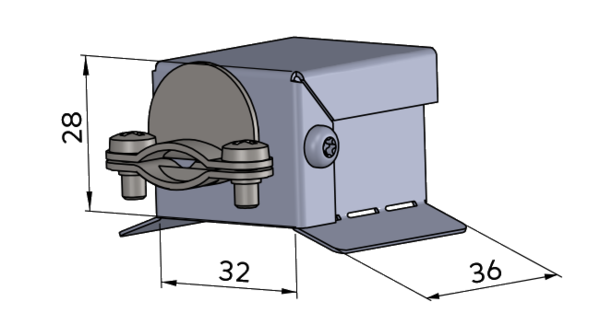

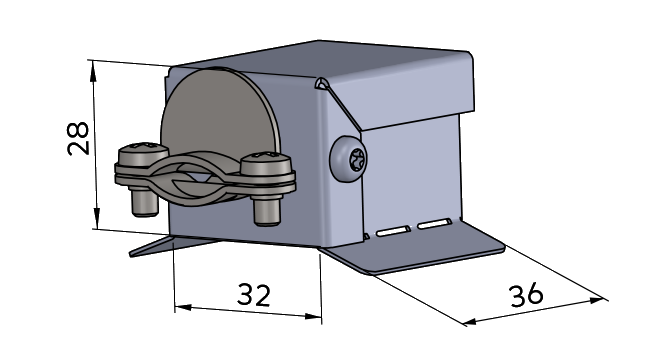

CA10 - Axiaal
- 230V / 400V / 12A
- Kabelklem
- Kabelafgang: EX1, EX3
- Plaatstalen behuizing
CA20 - Axiaal
- 230V / 400V / 15A
- Kabelklem
- Kabelafgang: EX1, EX3
- Plaatstalen behuizing
CT10 - Tangentiaal
- Plaatstalen behuizing
- Kabel
- 230V / 400V / 8A
- Kabelafgang: EX2, EX4

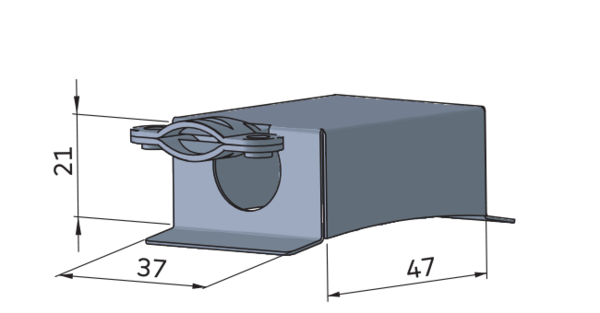

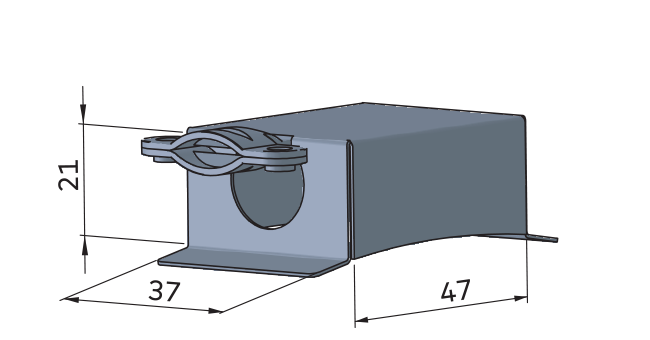

CT15 - Tangentiaal
- Plaatstalen behuizing
- Kabel
- 230V / 400V / 12A
- Kabelafgang: EX2, EX4
CB10 - Tangentiaal
- Plaatstalen behuizing
- Kabel
- 230V / 400V / 8A
- Kabelafgang: EX2, EX4

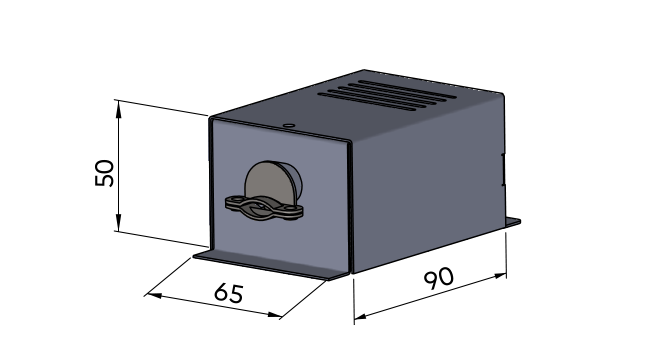

CB20 - Tangentiaal
- Plaatstalen behuizing
- Kabel
- 230V / 400V / 18A
- Kabelafgang: EX2, EX4

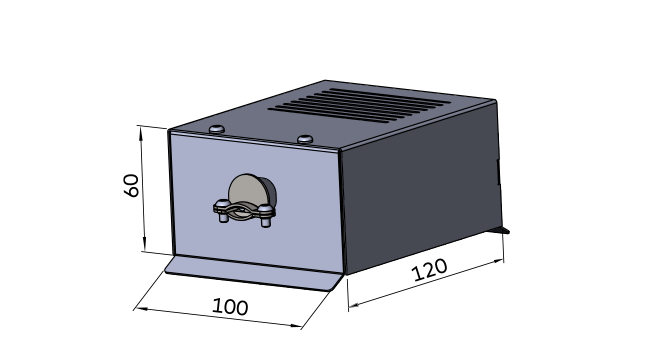

CB30 - Tangentiaal
- Plaatstalen behuizing
- Kabel
- 230V / 400V / 3x 20A
- Kabelafgang: EX2, EX4

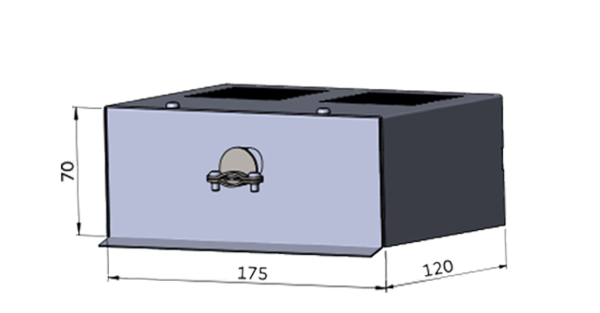

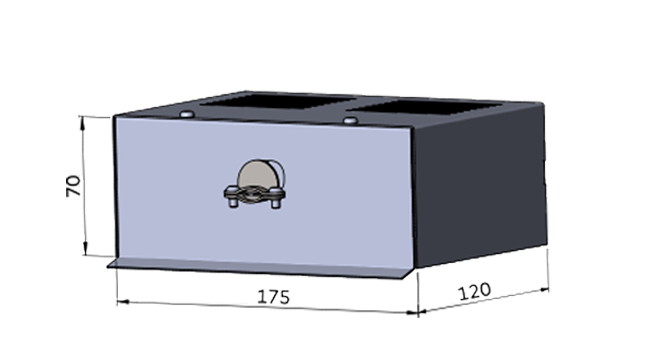

CB40 - Tangentiaal
- Plaatstalen behuizing
- Kabel
- 230V / 400V / 3x 40A
- Kabelafgang: EX2, EX4
CV10 - Radiaal
- 230V / 400V / 12A
- Kabelklem
- Kabelafgang: EX5
- Plaatstalen behuizing
CV15 - Radiaal
- 230V / 400V / 15A
- Kabelklem
- Kabelafgang: EX5
- Plaatstalen behuizing

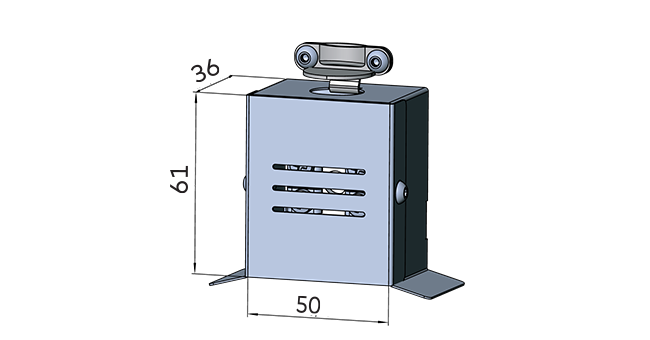

CV15.1 - Radiaal
- 230V / 400V / 12A
- Kabelklem
- Kabelafgang: EX5
- Plaatstalen behuizing
SA-Euro - Radiaal
- 230V / 400V / 16A
- Stekker
- Kabelafgang: EX5
- Plaatstalen behuizing
Inmeetservice
Maak gebruik van de Rokoma inmeetservice. Één van onze experts komt vrijblijvend bij jullie langs om jullie productielijnen in te meten.
- Hebben jullie meerdere productielijnen?
- Weten welke verwarmingselementen, thermokoppels en of druksensoren er op de lijn zitten?
- Voor elke lijn specifieke artikelnummers?
Zo weet je bij een defect altijd welk verwarmingselement er besteld moet worden. Het is zelfs mogelijk (indien je er voor kiest om de elementen bij ons af te nemen) om te werken met eigen artikel nummers.
Meer weten neem dan contact op via het formulier of stuur ons een WhatsApp Bericht.
WhatsApp Sturen Neem contact op
