Flexibele verwarmingselementen

Flexibele verwarmingselementen worden vervaardigd in drie verschillende doorsneden (D-vormig, vierkant en rond). Ze zijn uit voorraad leverbaar in diverse lengten en vermogens. Speciale ontwerpen zijn op aanvraag mogelijk

  • Standaard of maatwerk
  • D-vormig, vierkant of rond
  • Aansluitvarianten: standaard of maatwerk
  • Optimale warmte overdracht

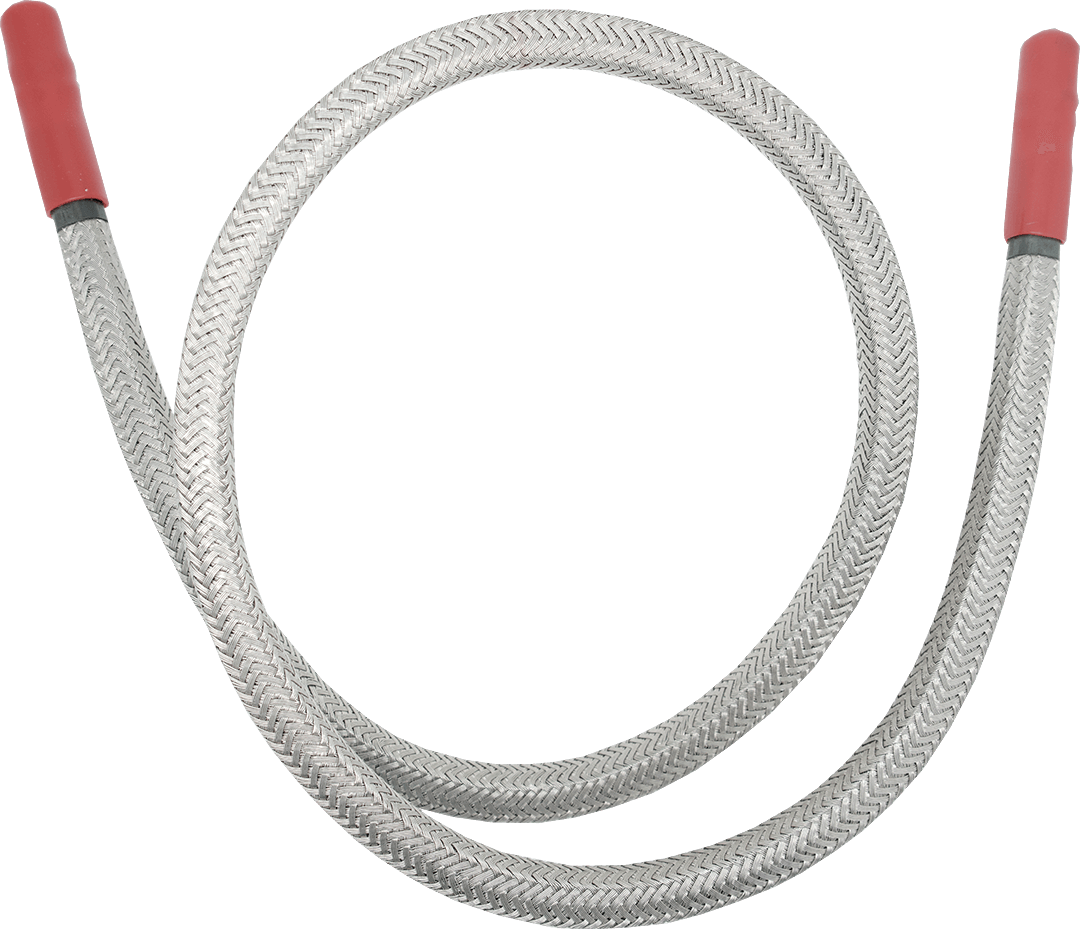

Flexibele verwarmingselementen - Afbeelding

Over onze flexibele verwarmingselementen

Flexibele verwarmingselementen worden vervaardigd in drie verschillende doorsneden (D-vormig, vierkant en rond). Ze zijn uit voorraad leverbaar in diverse lengten en vermogens. Speciale ontwerpen zijn op aanvraag mogelijk. De flexibele verwarmingselementen zijn met behulp van buig- en slaggereedschap gemakkelijk in een groef te plaatsen waarbij een optimale warmte overdracht is gegarandeerd.

Toepassingsmogelijkheden:

  • Matrijzen
  • Lasbalken
  • Verdeelbalken voor verwarmingskanaal
  • Vele andere thermische toepassingen

Technische gegevens flexibele buiselementen

Spanning230 V tot max. 400 V
Vermogenstolerantie +/- 10%
Onverwarmde lengte 30 mm aan beide zijden
Buigradius Min. 12 of 16 mm, uitvoering afhankelijk
Hoogspanningsweerstand (koud) 1000V AC

Tolerantie in lengte

  • < 801 mm = +/- 4 mm
  • 801 - 1499 mm = +/- 8 mm
  • 1500 - 1999 mm = +/- 12 mm
  • > 2000 mm = +/- 16 mm

Aansluitvarianten

Standaard: Pen 2,6mm en  3,6mm, Schroefdraad M3/M4

Speciaal: Afhankelijk van ontwerp en afmetingen

ⓘ Andere aansluitvarianten en maatvoeringen op aanvraag leverbaar.

Uitvoeringen


Vierkant                                 D-vormig                            Rond

6x6mm: Buigradius = min. 12mm        6,5mm: Buigradius: min. 12mm         6,5mm: Buigradius: min. 12mm

8x8mm: Buigradius= min. 16mm         8,5mm: Buigradius: min. 16mm         8,5mm: Buigradius: min. 16mm

Contactoppervlak: 75%/Kwadratisch   Contactoppervlak: 72%/ D-shape      Contactoppervlak: 50%/ Rond

Montage instructies

> Raadpleeg onze tekeningen voor de montage-specificaties en ga volgens deze specificaties te werk.

> De flexibele verwarmingselementen worden vanuit het midden in de opname gebogen (het verwarmingselement is voorzien van een markering).

> Voor het inbuigen van het verwarmingselement raden wij een speciale hamer met een zachte kop en geschikt gereedschap aan.

ⓘ Deze speciale hamer is bij ons op aanvraag verkrijgbaar.

> Om langere levensduur te bereiken, raden wij aan de flexibele verwarmingselementen in de opname te plaatsen met een speciale slagdoorn.

> De onverwarmde zones ( 30 mm aan beide zijden) moeten ca. 17 mm uit de contour worden geleid.

ⓘ Neem voor meer informatie contact op met ons.

Bestel of vraag offerte aan

In de shop vindt u onze standaard Flexibele verwarmingselementen. Heeft u andere wensen? Vraag dan een offerte aan.
