7 veelvoorkomende druksensor beschadigingen herkennen
De meeste defecten hebben betrekking op het membraan van de druksensor. We laten aan de hand van zeven afbeeldingen zien hoe je een defect herkent en hoe je het voorkomt.

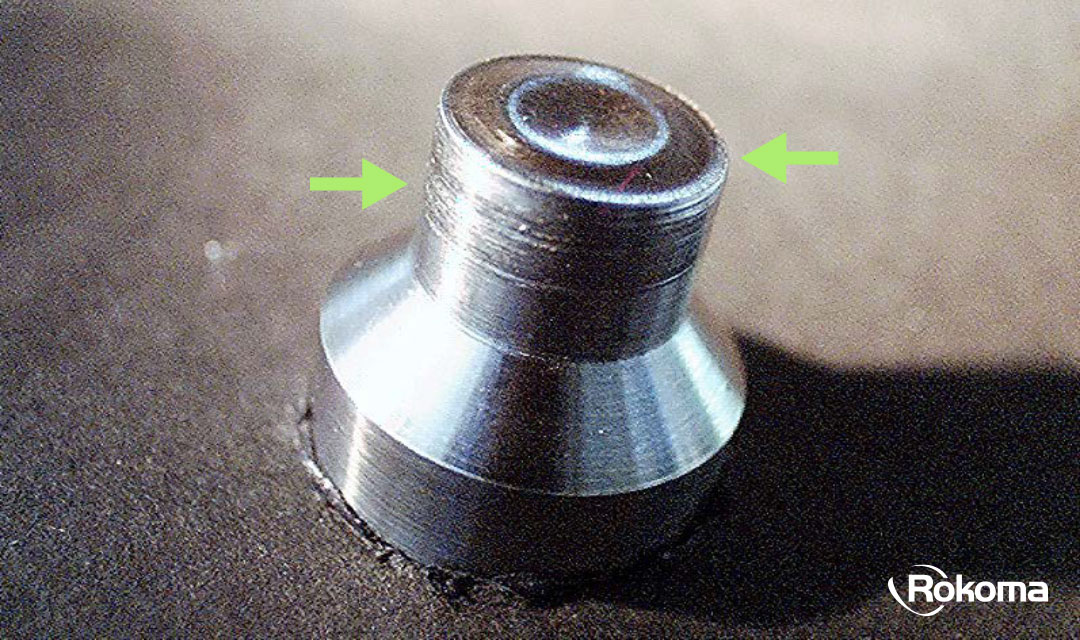

1. Afgeronde tip met krassen
Wanneer de tip van jouw druksensor eruit ziet zoals deze foto, dan kan je er vanuit gaan dat het montage gat te klein is. Hierdoor ontstaan er krassen (1) op de tip en vertoond de tip rondingen aan de kop (2).
Krassen op de tip en afgeronde hoeken voorkomen?
Pas het montagegat aan of kies voor een andere druksensor met de juiste afmetingen.

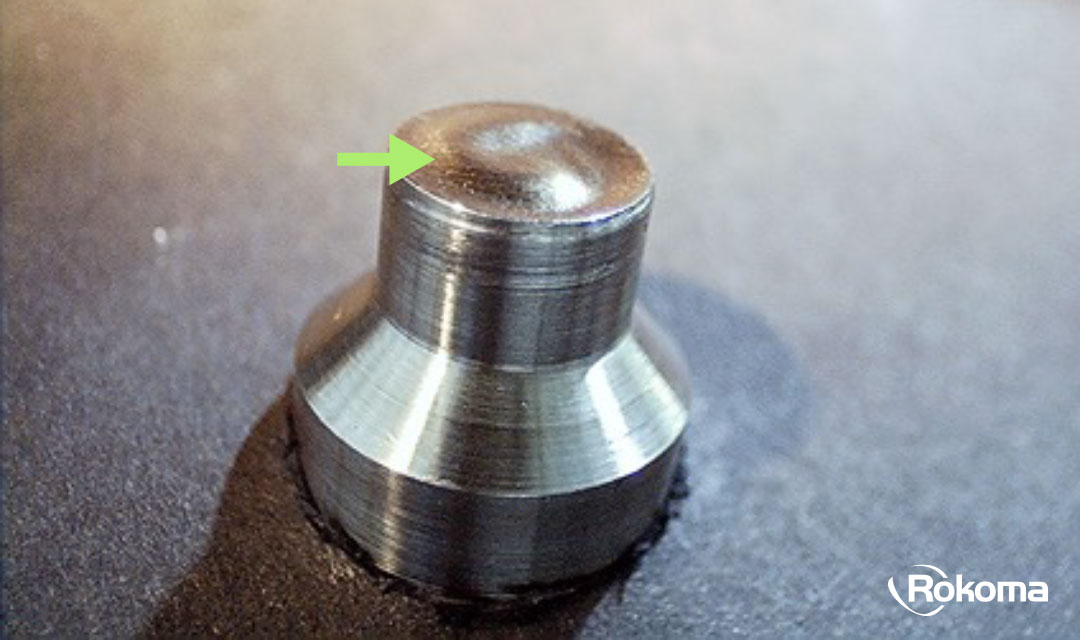

2. Bobbel op het membraan
Een bobbel op het membraan zorgt ervoor dat de druksensor niet meer functioneert. Indien jouw druksensor eruit ziet zoals op de foto kan je er net als onder puntje 1, vanuit gaan dat het montage gat te klein is. Door de compressie is er een bobbel in het membraan ontstaan.
Een bobbel op het membraan voorkomen?
Pas het montagegat aan of kies voor een andere druksensor met de juiste afmetingen.

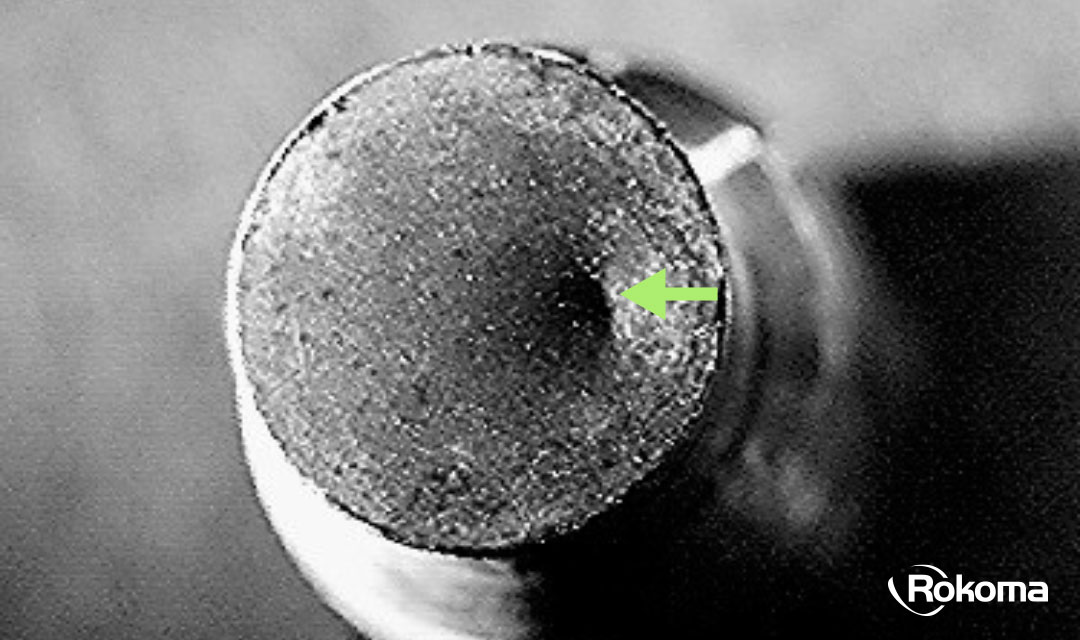

3. Put in het membraan
Een put in het membraan zorgt ervoor dat de druksensor niet meer correct functioneert. Putten in het membraan kunnen op verschillende manieren ontstaan.
- De druksensor is geraakt door de schroef van bijvoorbeeld de extruder omdat hij te diep in het montage gat is gestoken;
- De druksensor is geraakt door vuil wat in de productielijn terecht is gekomen en er niet thuis hoort;
- De druksensor is uitgerust met het verkeerde membraan. Indien je werkt met corroderende stoffen is het verstandig om de druksensor uit te voeren met een voor jullie toepassing geschikt membraan.
Putten in het membraan voorkomen?
Zorg dat het montagegat klopt, maak de productielijn schoon of kies voor membraan van een ander type materiaal en / of coating.

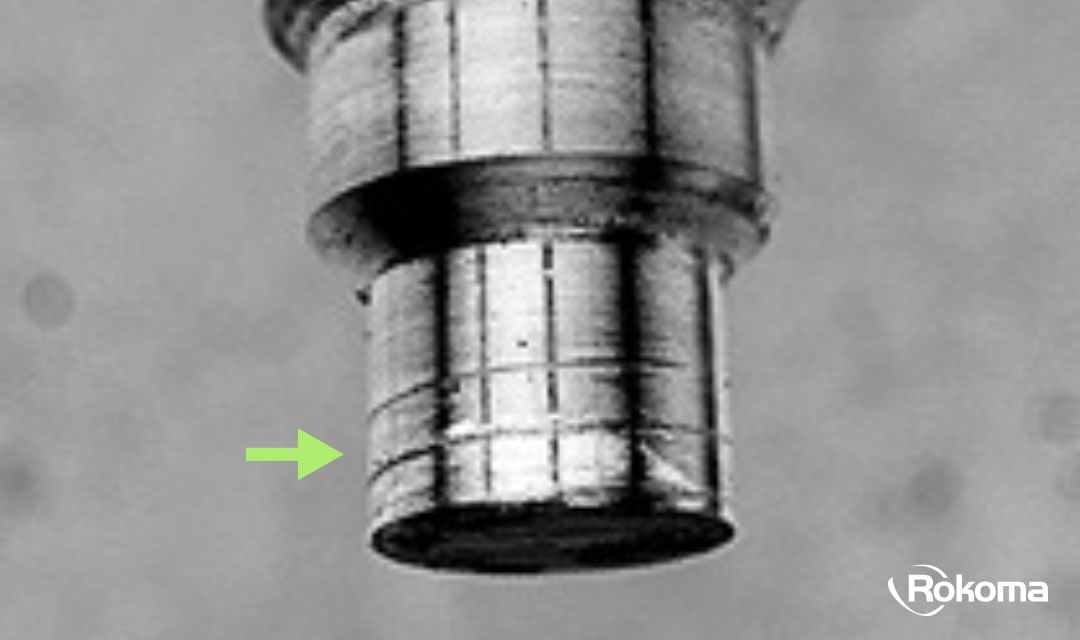

4. Groeven in de tip
Groeven in de tip zoals op bovenstaande afbeelding betekenen vaak dat er vuil aanwezig is geweest in het montagegat, gedurende het installeren van de druksensor.
Krassen op de tip van de druksensor voorkomen?
Zorg ervoor dat je een druksensor altijd installeert in een gereinigt montagegat. Voor het schoonmaken van montagegaten raden we aan gebruik te maken van de Dynisco cleaning hole kit.

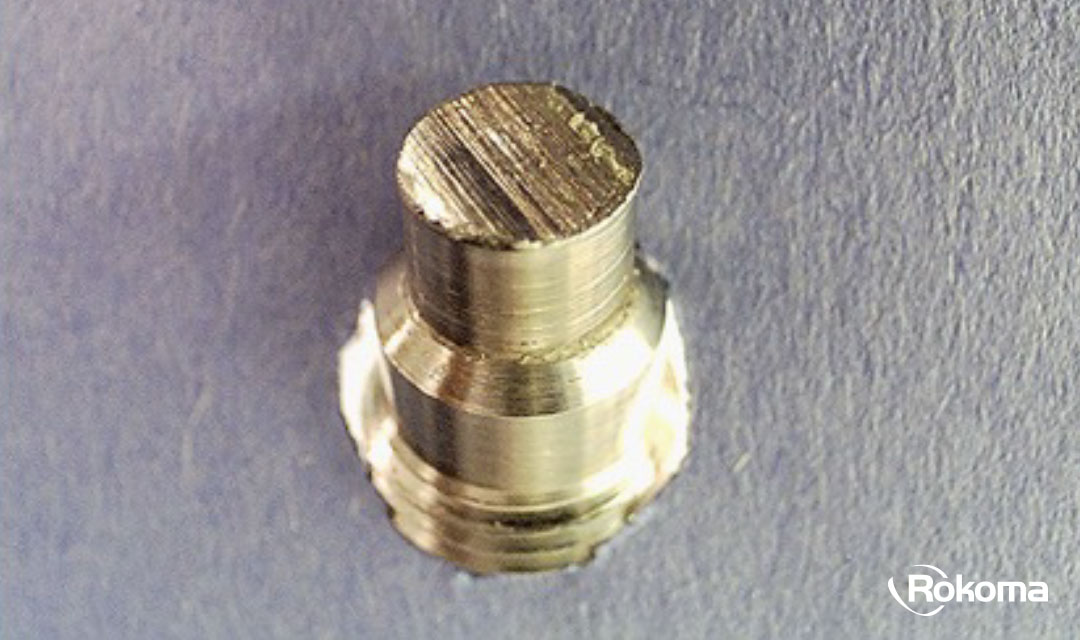

5. Krassen bovenop het membraan
Krassen bovenop het membraan duiden op zeer abrasief materiaal.
Krassen op het membraan voorkomen?
Zorg ervoor dat je een druksensor installeert voorzien van het juiste membraanmateriaal en / of coating. Het is uitermate belangrijk dat er een juiste keuze qua membraan wordt gemaakt voor jouw toepassing.

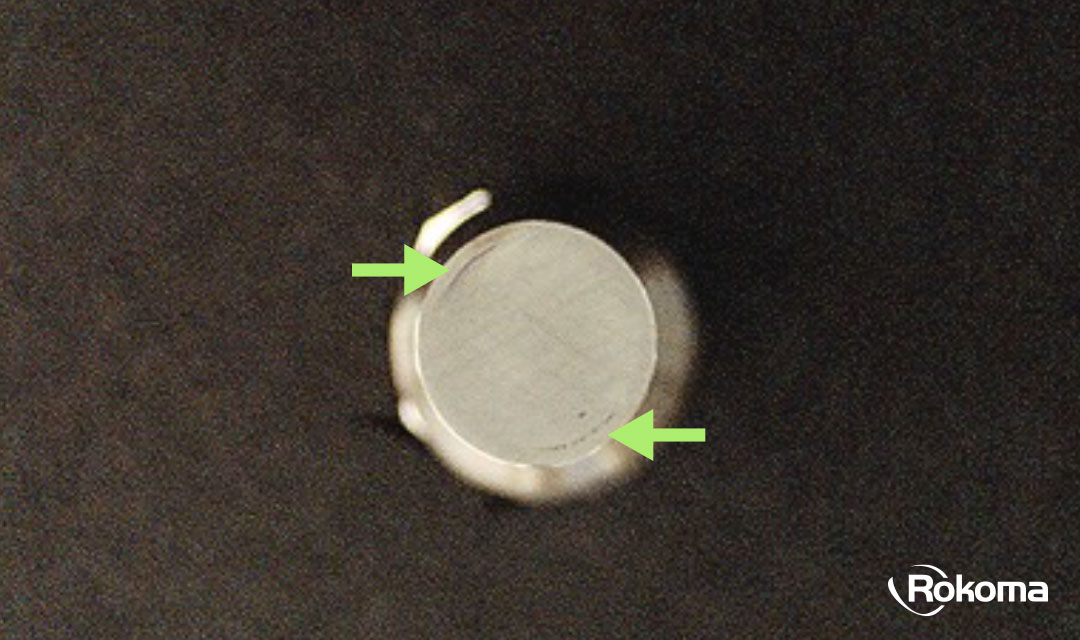

6. Gescheurd membraan
Op bovenstaande foto is te zien dat het membraan van de druksensor op twee plekken gescheurd is. Dit probleem doet zich voor wanneer corroderende materialen het membraan hebben gepasseerd in bijvoorbeeld de extruder.
Een gescheurd membraan voorkomen?
Zorg ervoor dat je een druksensor installeert voorzien van het juiste membraanmateriaal en / of coating. Het is uitermate belangrijk dat er een juiste keuze qua membraan wordt gemaakt voor jouw toepassing.

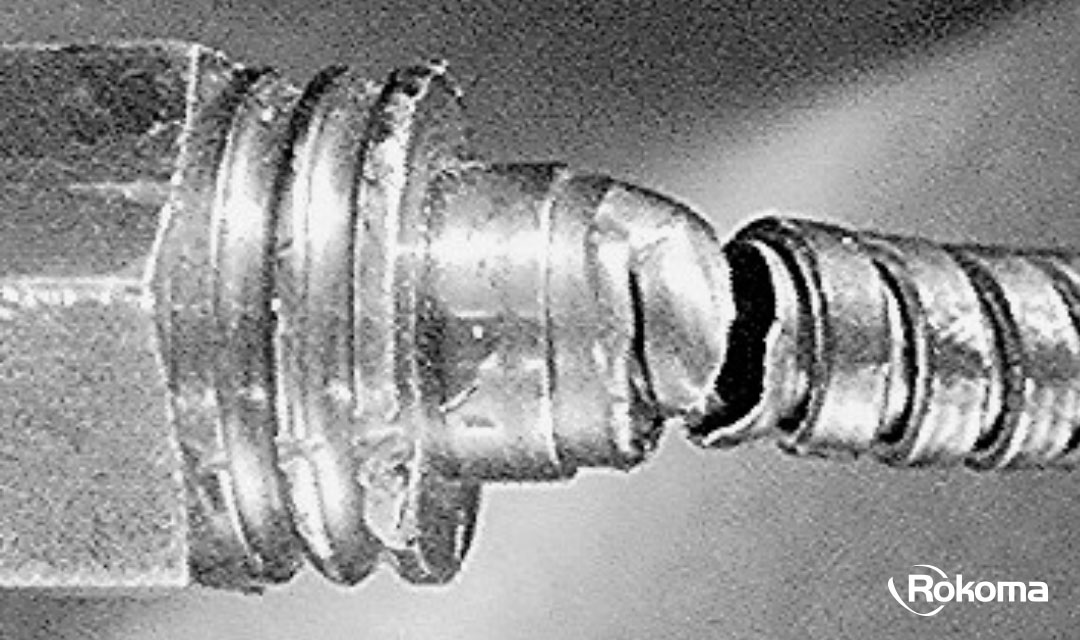

7. Gescheurde flex kabel
Gescheurde flex ontstaat eigenlijk alleen maar in sterk vibrerende omgevingen, een te korte flex kabel of door onjuiste montage.
De oplossing:
Zorg ervoor dat de druksensor op de juiste manier gemonteerd wordt en de kabel voldoende bewegingsvrijheid heeft. De sensor opsturen behoort tot de mogelijkheden. Wij kunnen deze dan voor je repareren.
